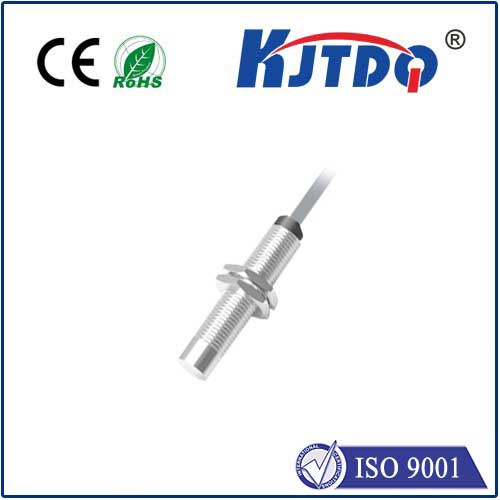

在現代工業自動化控制系統中，五線接近開關是一種常見的檢測設備，用于非接觸式地檢測金屬物體的存在與否。它通過磁場、電磁感應或者光電原理來實現物體的檢測。與三線或二線接近開關相比，五線接近開關提供了更多的功能和靈活性。然而，對于初次接觸這類開關的用戶來說，正確的接線是發揮其性能的關鍵一步。本文將詳細介紹五線接近開關的接線步驟。
了解五線接近開關各引腳的功能是非常重要的。通常情況下，五線接近開關會包含以下幾種線色：
1. 棕色線（或紅色）：通常是電源正極（DC+）。
2. 藍色線：電源負極（DC-）或輸出公共端。
3. 黑色線：一般為輸出信號線（常開NO或常閉NC）。
4. 白色線：通常為另一端的輸出信號線（常開NO或常閉NC），有時可能是第二路輸出。
5. 灰色線（或其他顏色）：可能為指示燈線，用來顯示開關狀態。
按照以下步驟進行接線：
步驟一：確定供電電壓
在開始接線之前，請確認您的五線接近開關所需的供電電壓，這通常在開關的規格書上有明確標注。確保您的電源可以提供相應的電壓和電流。
步驟二：連接電源線
將棕色線接到電源的正極，藍色線接到電源的負極。如果系統中有公共接地，則藍色線應連接到該接地點。
步驟三：連接輸出線
根據您需要的是常開（NO）還是常閉（NC）輸出，選擇相應的輸出線（黑色或白色）。如果是NO輸出，當物體接近時，輸出線與公共線（藍色）導通；如果是NC輸出，則相反。
步驟四：連接指示燈（如有）
如果五線接近開關上有指示燈線，將此線連接到一個合適的電壓源以供指示燈工作，這樣可以直觀顯示接近開關的狀態。
步驟五：檢查并測試
完成以上接線后，再次仔細檢查每個接口是否牢固且正確無誤。然后打開電源，使用金屬物件靠近接近開關檢測區域，觀察系統反應是否符合預期，如有問題及時調整線路。
請注意，不同制造商的五線接近開關可能會有不同的引腳配置和功能劃分，因此在實際接線前務必參考產品說明書或咨詢廠家技術支持。
遵循上述指南，您應該能夠順利完成五線接近開關的接線工作。正確的接線不僅能夠確保系統的正常運行，還能延長設備的使用壽命，避免不必要的故障和維護成本。
